卷扬机卷筒组自动排绳器的设计

发布时间:2020/10/22 点击量:

  卷扬机卷筒组自动排绳器的设计

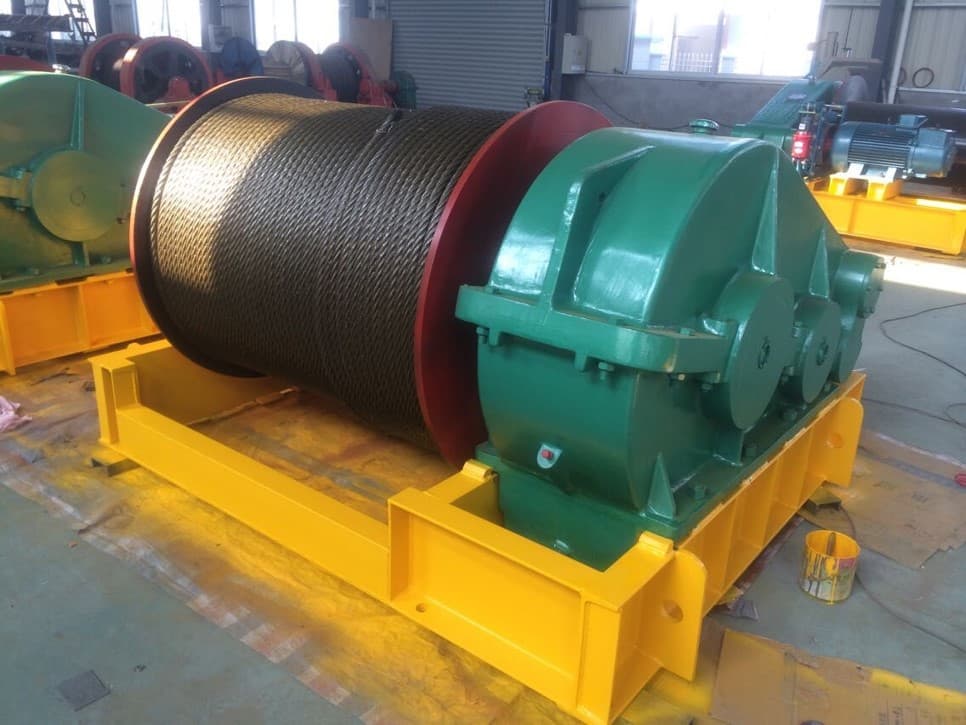

  卷扬机卷筒组是起升机构卷扬机的核心部件,承担着最主要的作用,可以垂直提升、水平或倾斜拽引重物。常用于长距离的工作,钢丝绳多层缠绕。虽然卷扬机卷筒组的绳槽利于钢丝绳多层缠绕,但是在实际使用中钢丝绳还是经常会出现乱绳等状况。所以,针对这一问题,有了卷扬机卷筒组自动排绳器的设计。
卷扬机卷筒组自动排绳器的设计

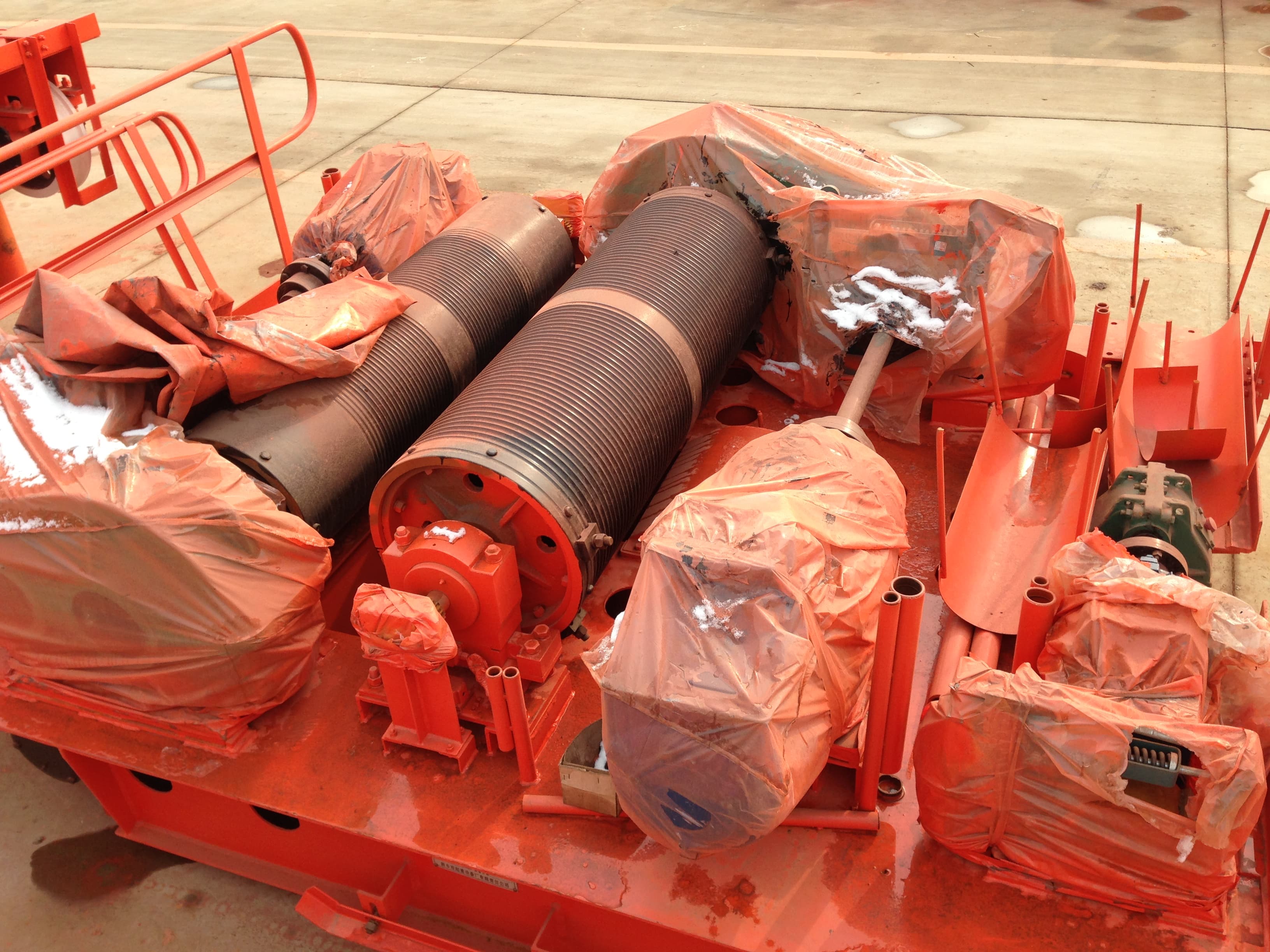

  卷扬机卷筒组排绳效果差的主要原因:

  1、钢丝绳入角太大,不能满足正常排绳的需求;

  2、滚筒缠放绳时无张力,造成排绳不紧导致乱绳;

  3、钢丝绳使用时间一长,钢丝绳打弯、压扁、扭曲,在无张力的情况下造成排绳不好。
卷扬机卷筒组自动排绳器的设计

  卷扬机卷筒组自动排绳器的设计方案

  针对上面所述原因,提出自动排绳器设计方案如下:

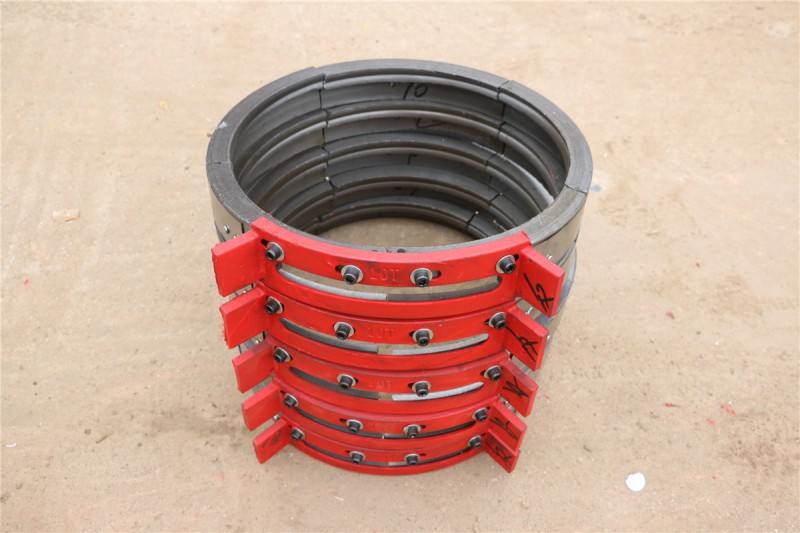

  1、入绳角检测调整设置检测轮,配置自动阻尼技术,适时检测钢丝绳入绳角,并自动调整钢丝绳与卷筒的偏角,使其达到入绳的要求,解决绞车安装不对向造成的钢丝绳跑偏问题。

  2、卷筒压绳调整在绞车滚筒水平上方设置压绳轮,自动调节钢丝绳与卷筒的排绳间隙,强制钢丝绳沿着绳沟绕卷筒缠绕,防止钢丝绳跳层导致排绳不好,解决钢丝绳爬绳问题。

  3、阻力调整采用附加阻力技术,使钢丝绳始终处于拉直状态,解决松绳弯曲造成排绳不好的问题。
卷扬机卷筒组自动排绳器的设计

  自动排绳装置的主要设计原则

  自动排绳器是一种有效、自动、相对独立、便于安装和维修的辅助排绳装置,解决了人工排绳事故隐患,确保设备运行操作安全。自动排绳装置的主要设计原则包括:

  1、能自动排绳;

  2、能适用于直向、侧向、回头等不同安装工况的现场;

  3、自成一体,独立安装,无须额外绞车改造;

  4、能适应不同类型的绞车,配合不同直径的钢丝绳;

  5、机构简单,尺寸规模较小;

  6、排绳可靠有效、整齐有序;

  7、排绳器安装、维修、更换方便等。

  想要了解更多关于卷筒组的结构形式及特点卷筒组在技能方面的需求有哪些资讯,请关注卷筒组网站。
