钢板焊接卷筒制造技术要求

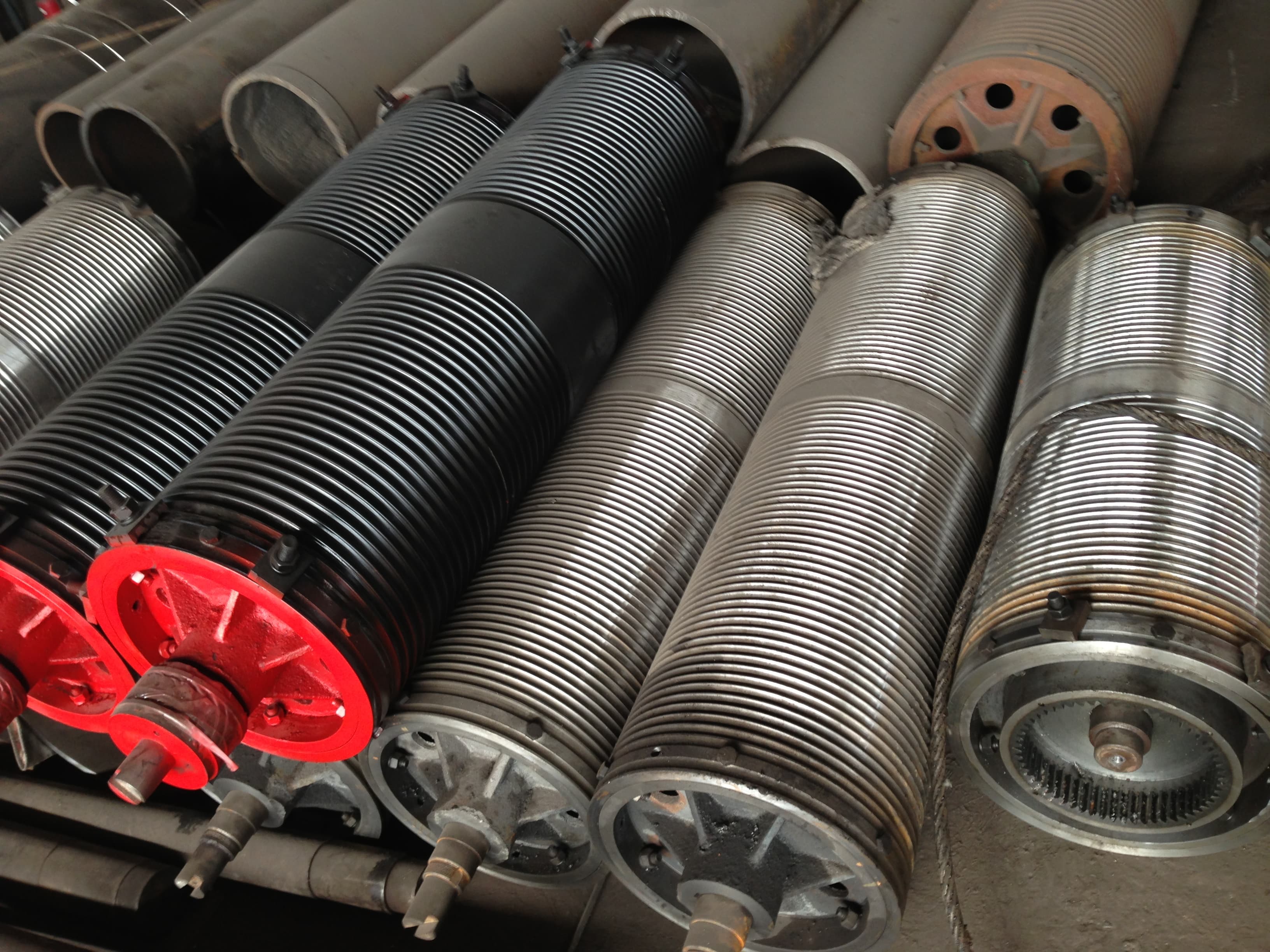

　　卷筒是起升机构中用来缠绕钢丝绳的部件。卷筒与卷筒轴、法兰式内齿圈、卷筒毂、轴承和轴承座等组成卷筒组。常用的卷筒有钢板焊接卷筒和铸造卷筒等。下面是钢板焊接卷筒制造技术的要求。


钢板焊接卷筒制造技术要求

　　钢板焊接卷筒制造技术的要求如下：

　　1. 卷筒用Q345B钢板冷卷焊接制成。

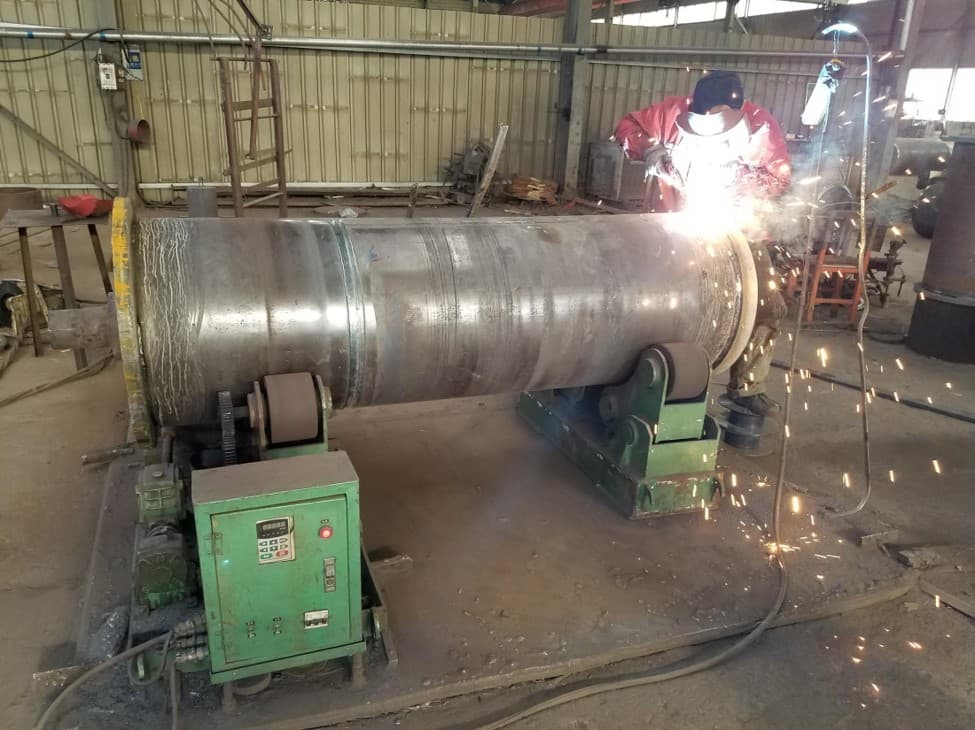

　　2. 卷筒体横,纵向拼接应按图纸要求开坡口对接.如果采用分段制造环焊对接时, 纵向焊缝应错开>90°.所有对接焊缝做100%UT探伤检验. 焊缝质量按AWS标准检查验收,焊条材料为E5015。


　　3. 卷筒筒体与端板按图中要求分别作UT和MT检验,端板与轴之间的焊缝均进进行100%MT探伤检验,不得有任何方向裂纹。


　　4. 卷筒焊后做应力处理。


　　5. 机加工后装上压板及螺栓作静平衡,不平衡等级G6.3,允许偏心距e=0.8mm. 卷筒壁上的允许不平衡质量M=1.6G/Do kg(G-卷筒重量, Do-贴平衡重处的直径),平衡重沿卷筒长度方向对称贴,材料为Q235,角焊缝。


　　6. 去锐边尖角。


　　7. 卷筒表面绳槽淬火HB300~380。


　　8 卷筒短轴为35钢,正火回火处理,焊前进行化学成分,硬度(HB=149~187) 及超声波探伤检验,达到厂标要求后方可装焊。


　　9. 卷筒焊接消应力后校圆,圆柱度小于等于3mm。
