钢丝绳直径与卷筒组怎么搭配

发布时间:2020/10/10 点击量:

  钢丝绳直径与卷筒组直径的正确搭配

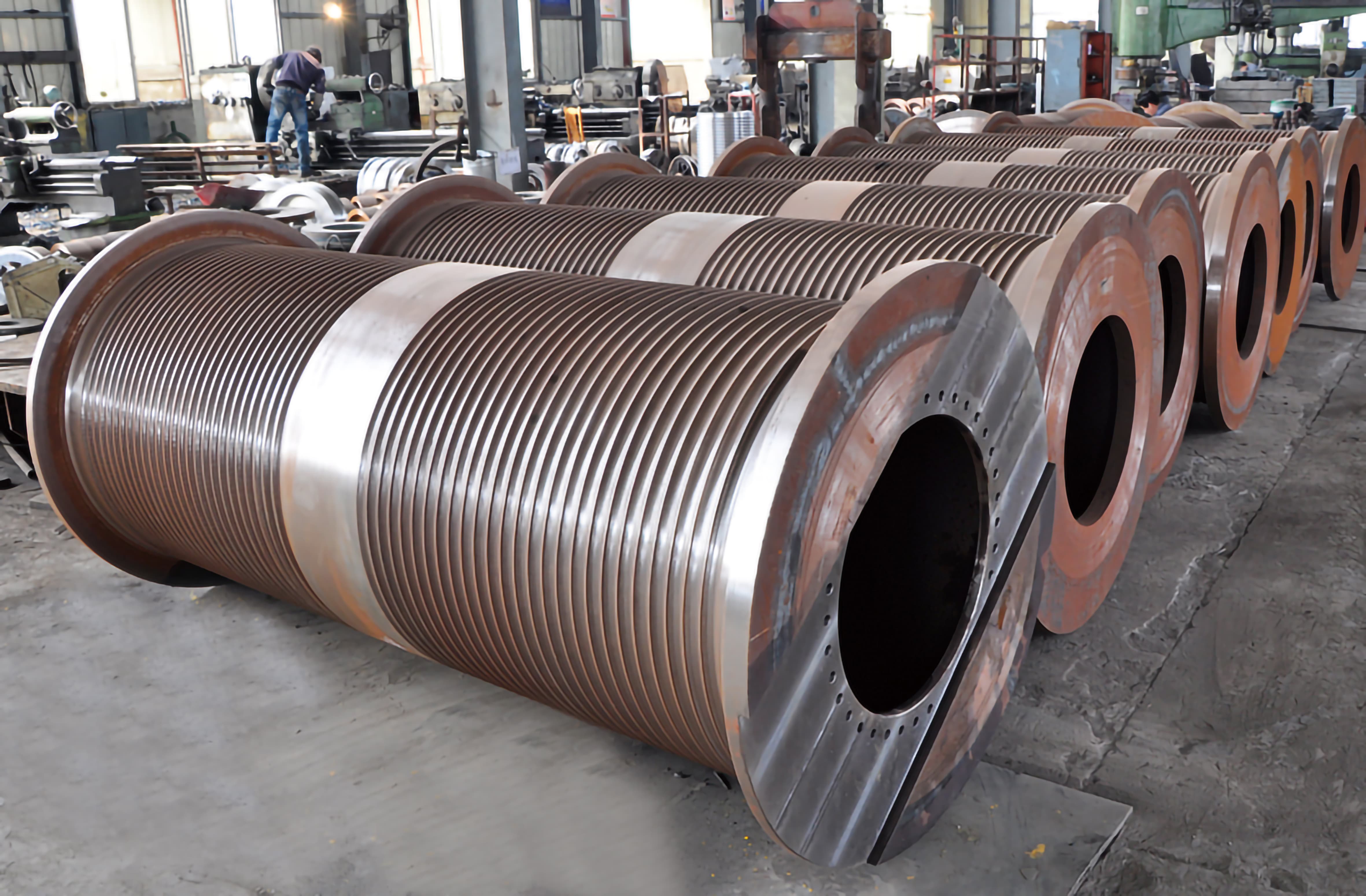

  卷筒组工作原理

  卷筒组是起重机起升机构的重要组成部分,它通过缠绕或释放钢丝绳,来控制货物的升降,来达到工作目的。而钢丝绳和卷筒组是起重机械常损坏的部件,所以,钢丝绳直径与卷筒组直径的正确搭配就很重要。如果选择的钢丝绳与卷筒组不匹配,会造成钢丝绳相互摩擦,并且会磨损绳槽,减少使用寿命。

钢丝绳直径与卷筒组怎么搭配

  钢丝绳直径与卷筒组直径的正确搭配

  卷筒组和滑轮的直径对钢丝绳的使用寿命有直接影响,因为卷筒或滑轮的直径太小,钢丝绳在卷筒组和滑轮处的弯曲度就会很大,在起重机工作过程中,钢丝绳会反复受到这种大幅度的弯曲拉伸作用,损坏也就很快。所以为了使钢丝绳有一定的使用寿命,《起重机械安全规程》要求卷筒、滑轮直径与钢丝绳直径的比值不能小于规定的要求。

钢丝绳结构 卷筒最小直径 钢丝绳结构 卷筒最小直径
6股
8股
钢丝绳
6×7

直径×42
微旋转
钢丝绳


18×7 直径×34
6×19,6×19S,6×19W 直径×30 18×19S,18×19W 直径×26
6×26SW,6×21FI 直径×28 18×26SW 直径×24
6×25FI,6×31SW 直径×25 4V×39S,4V×48S 直径×26
6×29FI,6×37,6×36SW 直径×22
不旋转
钢丝绳
24W×7 直径×30
6×41SW,6×49SWS 直径×19 35W×7 直径×30
8×19S,8×19W 直径×25
压实股
面接触
钢丝绳
6×K19S,6×K26SW 直径×30
8×28SW 直径×24 6×K31SW,6×K41SW 直径×30
8×25FI,8×31SW 直径×20 8×K25FI,8×K29FI 直径×30
8×36SW 直径×18 8×K36SW,8×K41SW 直径×30
6V×30,6×34,6×37 直径×30 18×K7,35W×K7 直径×36
  此外,在确定卷筒直径时,还要考虑卷筒的长度,卷筒直径小,卷筒的长度就要大,这对卷筒的受力很不利。因此卷筒直径通常比滑轮直径要大些。而且,在钢丝绳释放到下极限位置时,还应留有2到3圈的安全绳,减小固定处的压力,防止脱绳。
  更多关于钢丝绳在卷筒组上的固定方法钢丝绳在卷筒组上的缠绕方式资讯,请关注卷筒组网站。
