电缆卷筒电缆安装类型及要求

发布时间:2020/10/13 点击量:

  电缆卷筒电缆安装类型及要求

  电缆卷筒种类

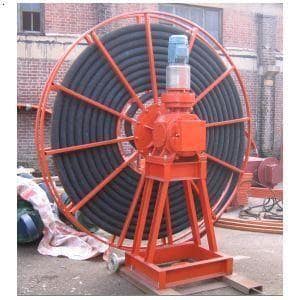

  电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。电缆卷筒分为:弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。弹簧驱动式电缆卷筒用于控制电缆的卷起和放出,主要用于起重机,堆垛装置或废水处理技术等场合。

电缆卷筒电缆安装类型及要求

  电缆卷筒电缆安装类型

  横向电缆安装:

  用于标准水平往复:水平安装在移动设备上,电缆点与卷筒之间的高度差在1m左右并且需要支撑离开地面。

  1.可以向1或2个方向出线。

  2.电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。

  3.安装高度从电缆拖拽平面到卷筒不超过1m。

  4.不考虑电缆转向。

  5.运行速度为:10米/分钟--60米/分钟。

  6.加速度可达0.3 m/s。

电缆卷筒电缆安装类型及要求

  垂直电缆安装:

  用于提升机构: 采用电缆卷筒在上,电缆自然垂下的垂直安装方式。

  1.卷筒安装在顶端。

  2.电缆出现方向垂直向下。

  3.运行速度为: 10米/分钟--40米/分钟。

  4.加速度可达0.3 m/s。

  5.自由下垂的电缆长度不考虑 。

  更多关于电缆卷筒电缆卷筒的工作原理资讯,请关注卷筒组网站。
