天车卷筒组绳槽左右旋向的定义及判定方法

发布时间:2020/10/29 点击量:



  天车卷筒组是天车起升机构的重要部分,用来缠绕钢丝绳,控制货物的起落工作。钢丝绳作为起重设备的易损件,在实际使用过程中需要定期维护和更换。在用户更换钢丝绳过程中,往往会忽视钢丝绳的捻向和天车卷筒组绳槽的匹配关系,这样不仅会造成卷筒组绳槽磨损,还会因此引起钢丝绳损坏,更换频繁,尤其对液压抓斗起重机旋向不匹配,会加剧吊具的摆动,增加工作的不稳定性。所以了解天车卷筒组绳槽左右旋向的定义及判定方法就非常重要。


天车卷筒组绳槽左右旋向的定义及判定方法


一、天车卷筒组绳槽左右旋向的定义及判定方法


1、天车卷筒组绳槽左右旋向的定义

  天车卷筒组的绳槽旋向分为左旋和右旋两种,即从一个方向去面对卷筒组,向左旋转的为左旋,向右旋转的为右旋。


2、天车卷筒组绳槽左右旋向的判定方法

  对于天车卷筒组绳槽左右旋向的判定方法,常用的就是左右手定则:

  先站在卷筒组前方,伸出一只手,将大拇指指向卷筒上固定钢丝绳端的一侧法兰,食指指向钢丝绳离开卷筒组的一侧。手背朝上表示上出绳,手背朝下则表示下出绳。此时,如果使用的是右手,卷筒组的绳槽就是左旋的;如果使用的是左手,卷筒组的绳槽就是右旋的。

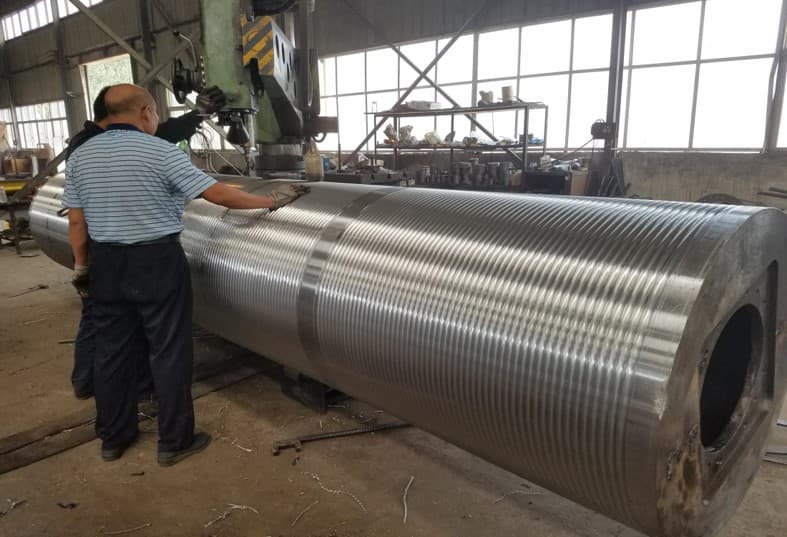

天车卷筒组绳槽左旋向

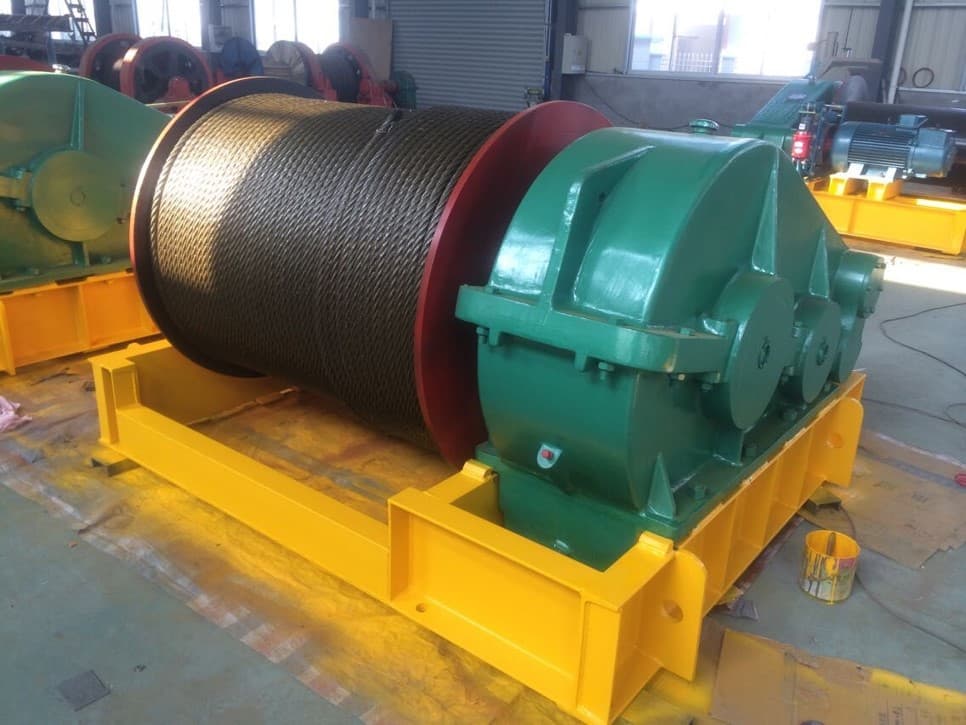

天车卷筒组绳槽右旋向


二、钢丝绳与卷筒组配合


1、钢丝绳卷筒组

  学会了判断卷筒组的旋向,还应该选择合适捻向的钢丝绳,相互搭配,才能有更高的工作效率和更久的使用寿命。

  对于钢丝绳来说,其在工作时受到多种应力作用,如:静、动、弯曲接触应力、挤压应力和捻制应力等,这些应力反复作用,将导致钢丝绳疲劳损坏,加上磨损、锈蚀,从而缩短钢丝绳的使用寿命。


2、卷筒组钢丝绳的选择

  考虑一定的安全系数是选择钢丝绳的首要和基本的问题,而安全系数只是钢丝绳的最大静载荷计算的参考值之一。选择钢丝绳时,另一个重点就是应考虑钢丝绳与卷筒组之间的匹配关系,即选择正确的钢丝绳捻向。卷筒组的旋向分为左旋和右旋两种,钢丝绳捻向分为(如下图所示,从左至右)左同向捻、右同向捻、左交互捻、右交互捻四种。对于起重机来说,其卷筒组上广泛采用的是左交互捻与右交互捻的钢丝绳,具有抗扭矩和抗松散的作用。


天车卷筒组绳槽左右旋向的定义及判定方法


  想要了解更多关于卷筒组更换钢丝绳的必要性起重机卷筒组的技术要求资讯,请关注卷筒组网站。
