起重机卷筒组cad结构图

发布时间:2020/10/30 点击量:



  卷筒组是起重机械的重要配件之一,起着十分重要的作用。所以,卷筒组的质量就非常重要,合理的设计结构会使卷筒组具备更加优秀的性能。


一、起重机卷筒组cad结构图

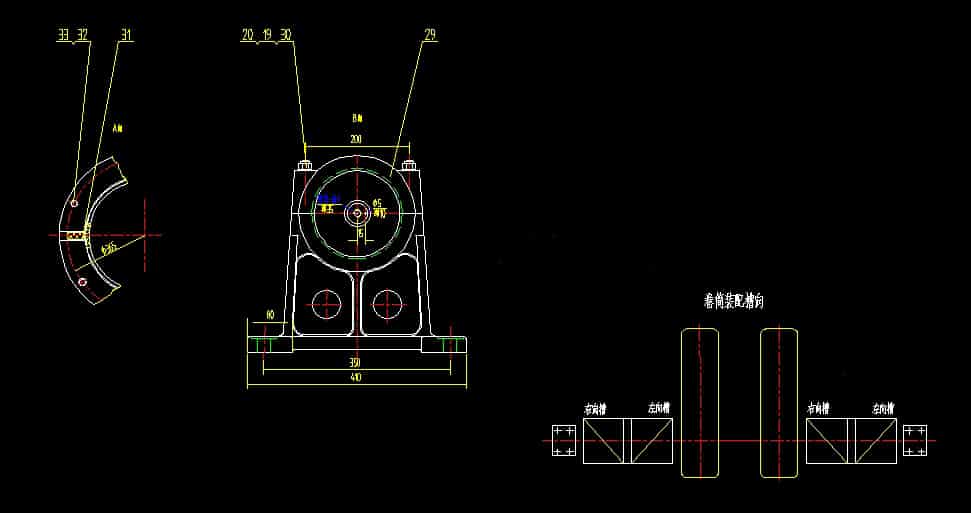

  下面是起重机卷筒组的cad结构图。此图纸为起重机卷筒组总图,总图含有明细表、技术要求、卷筒组装配剖面图以及侧面图等,主要零件有卷筒、可分盖、齿轮盘接手、卷筒毂、压盘、轴承座、轴承盖、起重量限制器、油杯毡条等等。


起重机卷筒组cad结构图

起重机卷筒组cad结构图



二、起重机卷筒组设计参数

  对于起重机卷筒组的设计来说,需要考虑到很多方面的设计因素,才能设计出合理的、适合起重机设备的卷筒组。工程师们通常需要注意以下设计参数。


  1、起重机卷筒组的长度

  起重机卷筒组的额定起升高度决定了钢丝绳的长度,钢丝绳在卷筒组上缠绕的圈数都是卷筒组长度的影响因素。


  2、起重机卷筒组的直径

  起重机卷筒组的直径会与起重机起升高度,钢丝绳的弯曲性等有关。


  3、起重机卷筒组的壁厚

  起重机卷筒组的壁厚一般是由起升货物的重量来决定的,壁厚越大,卷筒组所能承受的载荷也就越大。


  4、起重机卷筒组的绳槽和节距

  起重机卷筒组的绳槽和节距也是与起重机的起升高度有关,确定钢丝绳的缠绕圈数,从而可以设计卷筒组的长度。


  想要了解更多关于电动双梁桥式起重机卷筒组的设计计算卷筒组常见故障及检修资讯,请关注卷筒组网站。



起重机卷筒组cad结构图
